M-GIS ダウンロードホームページ

地震動メッシュ 地震動メッシュ表示例 ラベル表示画面例

M-GISサンプルコンテンツ(地震動メッシュ)

地震動メッシュ

「東海・東南海・南海地震が同時発生した場合の震度予測結果」のデータです。詳細情報には震度、最大加速度、最大速度、 SI 値(地震動が構造物に与える影響を数値化した指標)、 PL 値(液状化の危険度を表す指標)が登録されています。

  • 赤が震度6.5以上、オレンジが震度6~6.5、黄色が震度5.5~6、青が震度5~5.5、緑が震度4.5~5のエリアです。
  • 最大加速度とは
    地震のインパクト(地震力)を見る場合の指標となり、揺れによって想定される加速度(速度の時間変化)の最大値のこと。
  • 最大速度値とは
    構造物の被害との間で高い相関があると言われる指標。
  • SI値とは
    地震動が構造物に与える影響を数値化した指標です。SI値と気象庁が出している計測震度とは、非常に相関が高いと言われています。
  • PL値とは
    PL=0 液状化の危険度はかなり低い、またはメッシュの大部分が河川や池沼などのため、危険度算出の対象外である 0<PL≦5 液状化の危険度は低い 5<PL≦15 液状化の危険度が高い 15<PL 液状化の危険性が極めて高い

 ※全県で1,443KBの大容量コンテンツになっていますので、「全県一括のコンテンツ」と、「各市町別のコンテンツ」の2種類をご用意いたしました。(各市町別のコンテンツは全県のコンテンツを分けたものです)
 また、こちらのデータはサンプルコンテンツとなりますので、実際の情報とは異なる場合があります。


全県域のダウンロード: 全県地震動メッシュ(1,443KB)mgcアイコン

各市町別のダウンロード

mgcアイコン 桑名市地震動メッシュ(60KB) mgcアイコン いなべ市地震動メッシュ(84KB) mgcアイコン 木曽岬町地震動メッシュ(11KB)
mgcアイコン 東員町地震動メッシュ(14KB) mgcアイコン 四日市市地震動メッシュ(90KB) mgcアイコン 菰野町地震動メッシュ(46KB)
mgcアイコン 朝日町地震動メッシュ(7KB) mgcアイコン 川越町地震動メッシュ(8KB) mgcアイコン 鈴鹿市地震動メッシュ(81KB)
mgcアイコン 亀山市地震動メッシュ(78KB) mgcアイコン 津市地震動メッシュ(264KB) mgcアイコン 松阪市地震動メッシュ(231KB)
mgcアイコン 多気町地震動メッシュ(47KB) mgcアイコン 明和町地震動メッシュ(24KB) mgcアイコン 大台町地震動メッシュ(142KB)
mgcアイコン 大紀町地震動メッシュ(94KB) mgcアイコン 伊勢市地震動メッシュ(84KB) mgcアイコン 鳥羽市地震動メッシュ(52KB)
mgcアイコン 志摩市地震動メッシュ(78KB) mgcアイコン 玉城町地震動メッシュ(23KB) mgcアイコン 度会町地震動メッシュ(54KB)
mgcアイコン 南伊勢町地震動メッシュ(107KB) mgcアイコン 伊賀市地震動メッシュ(202KB) mgcアイコン 名張市地震動メッシュ(53KB)
mgcアイコン 尾鷲市地震動メッシュ(79KB) mgcアイコン 紀北町地震動メッシュ(104KB) mgcアイコン 熊野市地震動メッシュ(140KB)
mgcアイコン 御浜町地震動メッシュ(37KB) mgcアイコン 紀宝町地震動メッシュ(34KB)

※全県の情報については上記地域ごとに、地域ごとの情報については市町村ごとに、レイヤを分けてあります。
 取り込み時に指定することにより必要な情報だけを取り込んだり、複数のレイヤを1つにまとめることもできます。

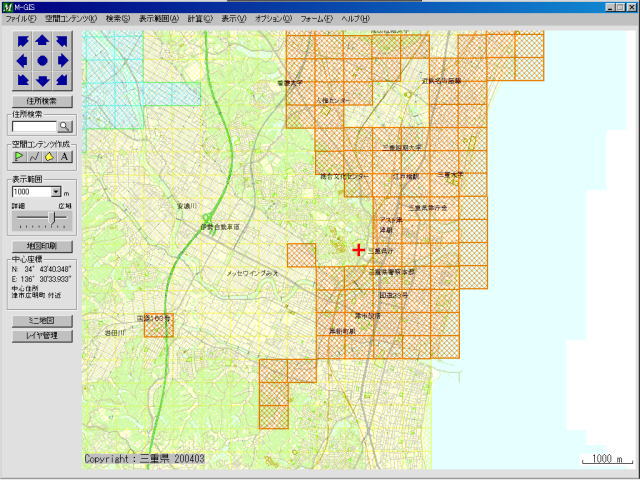

地震動メッシュ表示例

広域表示サンプル画面

※ M-GISで取り込み、広域(1000m)で表示させたものです。

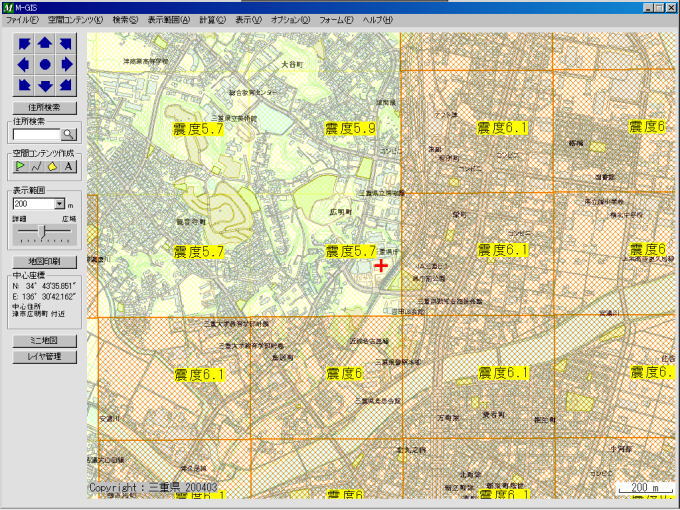

ラベル表示画面例

ラベル表示サンプル画面

M-GISで取り込み、ラベル設定でタイトルを表示させたものです。
タイトルには震度が登録されています。
